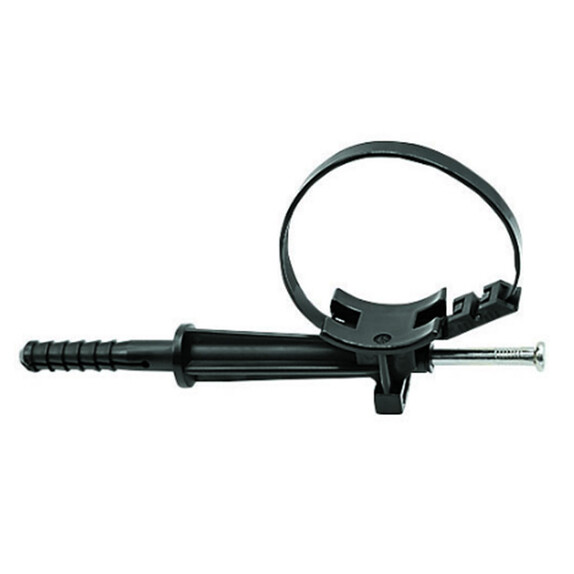

Крепление фасадное Нилед SF 50

Код: 678355

Характеристики

Тип товара
Крепление
Артикул
12301501
Бренд
Нилед
Диаметр провода, мм
18-55
Материал
Диэлектрический материал
Мин. разрушающая нагрузка, Н
500
Номинальное напряжение, В
400

Полные характеристики

Сертификаты и инструкции

Арматура для СИП кабеля NILED

Арматура для СИП кабеля

Аналоги

Крепление фасадное Нилед SFW 50 для деревянных опор

678356

Доставим завтра

Крепление фасадное Нилед SFW 50 для деревянных опор

85 ₽

88 ₽

В корзину

Описание

Предназначен для прокладки проводов и кабелей по стенам зданий и сооружений (каменным, кирпичным и бетонным). Фасадное крепление SF 50 выполняет роль изолятора, т.к. выполнено из диэлектрического материала. Крепеж подходит для провода СИП сечением от 2х16 до 3х150+1х95, где первое число-количество жил, число после х сечение, в мм². Продукция имеет сертификат соответствия. Продукция аттестована и соответствует требованиям СТО ПАО ''Россети''. Обозначение по (СТО 34.01-2.2-003-2015) ФК.

Гарантия

10 лет.

Последовательность операций монтажа

 определить место установки фасадного крепления на стене здания или сооружения.
 пробурить отверстие в стене диаметром 12 мм длинной 80 мм (для SF 50).
 установить дюбельную часть фасадного крепления в подготовленное отверстие (SF 50) и вбить гвоздь, тем самым закрепив фасадное крепление в стене. Закрыть шляпку гвоздя защитным колпачком.
 вложить прокладываемый провод или кабель в желоб фасадного крепления и затянуть стяжной ремешок инструментом типа RIL 9, закрепив провод (кабель).
 устанавливать каждое последующее фасадное крепление с шагом не более 70 см.

 требуемый инструмент

инструмент типа RIL 9 (предназначен для затяжки стяжных ремешков).

Условия монтажа

 монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды не ниже минус 20°С в соответствии с данной инструкцией.
 подвеска изолированных проводов на опорах воздушных линиях электропередачи должна осуществляться в соответствии с требованиями Правил устройства электроустановок.
 линейная арматура монтируется с применением стандартных инструментов и приспособлений.
 в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для защиты изоляции провода.
 безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛИ обеспечивается соблюдением требований действующих Правил безопасности при работах в электроустановках.

Характеристики

Тип товара
Крепление
Артикул
12301501
Бренд
Нилед
Диаметр провода, мм
18-55
Материал
Диэлектрический материал
Мин. разрушающая нагрузка, Н
500
Номинальное напряжение, В
400
Рабочая температура, °С
От -60 до +50
Толщина, мм
12

Ширина, мм
55
Длина, см
2,8
Назначение
Для прокладки проводов и кабелей по стенам
Гарантия
5 лет
Цвет
Черный
Цвет производителя
Черный
Страна-производитель
Россия
Вес, кг
0,064

Сертификаты и инструкции

Добровольный СС
pdf
Инструкция
pdf

С картой Петровича

81 ₽

за шт

83 ₽

Доставим завтра 24 шт

Сравнить
В избранное

Доставим завтра

Доставка
Завтра, 24 шт
Опоздаем - доставка бесплатно

Самовывоз

Завтра из Луга в 08:00 при заказе сегодня до 23:14
24 шт, бесплатно

Об этом товаре нет ни одного отзыва. Будьте первым!
